Камеры сборные одностороннего обслуживания (КСО)
КСО среднего напряжения, предназначены для приёма и распределения электрической энергии трёхфазного переменного тока частотой 50Гц при номинальном напряжении 6(10)кВ в распределительных и промышленных электрических сетях.
Наша компания производит:
— КСО серии 100 (средний выкатной элемент) типа КСО-190.
— КСО серии 200 (с локализацией отсеков) типа КСО-202, 203, 204, 272, 292, 293, 298.
— КСО серии 300 (без локализации отсеков, имеется только текстолитовая перегородка от шины) типа КСО-366, 386, 392, 393, 395, 396, 399.

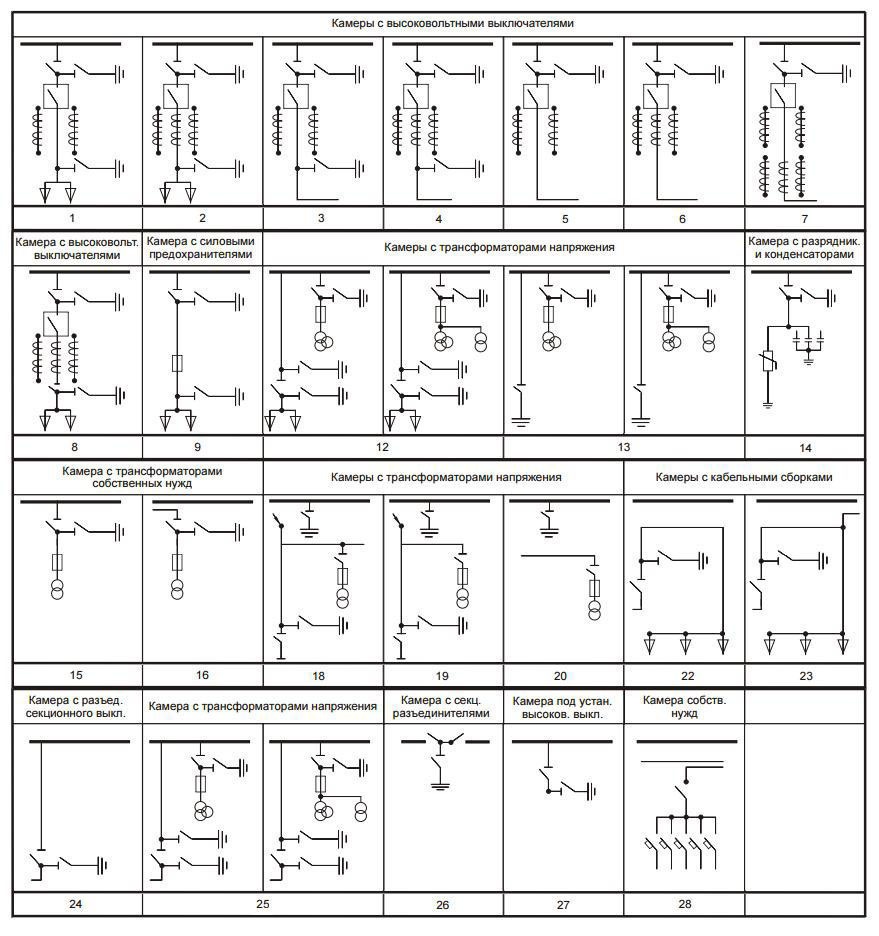

Из камер КСО собираются распределительные устройства, служащие для приёма и распределения электрической энергии. Принцип работы определяется совокупностью электрических схем и вспомогательных цепей камер.
Наша компания производит:
— КСО серии 100 (средний выкатной элемент) типа КСО-190.
— КСО серии 200 (с локализацией отсеков) типа КСО-202, 203, 204, 272, 292, 293, 298.
— КСО серии 300 (без локализации отсеков, имеется только текстолитовая перегородка от шины) типа КСО-366, 386, 392, 393, 395, 396, 399.
Из камер КСО собираются распределительные устройства, служащие для приёма и распределения электрической энергии. Принцип работы определяется совокупностью электрических схем и вспомогательных цепей камер.

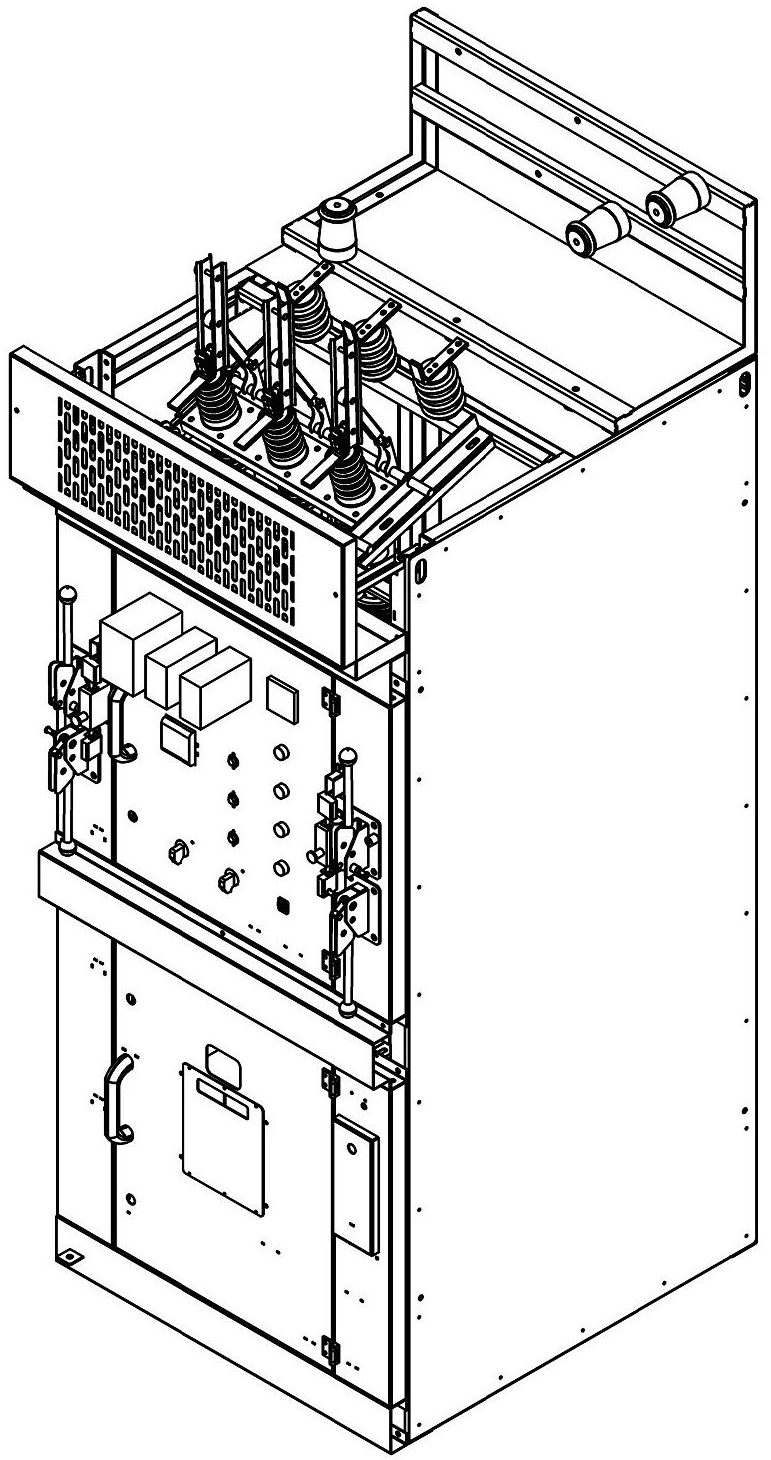

Конструктивно камеры представляют собой сварную металлоконструкцию из гнутых стальных профилей. Исполнение камер КСО-298 зависит от устанавливаемой аппаратуры:
— с высоковольтными выключателями (вакуумные: ВВ/TEL, ВВР, ВВТ, ВВП, ВБЭ, ВБЭМ. ВБУП. ВБСК, Evolis, EasyPact EXE и т.п);
— с силовыми предохранителями;
— с выключателями нагрузки (ВНА, ВНР);
— с трансформаторами напряжения (ЗхЗНОЛ(П), НАМИ-10. НАМИТ);
— с разъединителями (РВЗ);
— с силовыми трансформаторами (ОЛС(П), ТМ, ТМГ, ТСКС);
— с кабельными сборками;
— с аппаратурой собственных нужд.
В камерах КСО и шинных мостах организованы следующие блокировки:
— блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
— блокировка, не допускающая включение заземляющих ножей при включенных главных ножах разъединителя;
— блокировка, не допускающая включение главных ножей разъединителя при включенных заземляющих ножах;
— блокировка, не допускающая включения высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
— блокировка, не допускающая включение выключателя ввода при включенных заземляющих разъединителях сборных шин камер.
— с высоковольтными выключателями (вакуумные: ВВ/TEL, ВВР, ВВТ, ВВП, ВБЭ, ВБЭМ. ВБУП. ВБСК, Evolis, EasyPact EXE и т.п);
— с силовыми предохранителями;
— с выключателями нагрузки (ВНА, ВНР);
— с трансформаторами напряжения (ЗхЗНОЛ(П), НАМИ-10. НАМИТ);
— с разъединителями (РВЗ);
— с силовыми трансформаторами (ОЛС(П), ТМ, ТМГ, ТСКС);
— с кабельными сборками;
— с аппаратурой собственных нужд.
В камерах КСО и шинных мостах организованы следующие блокировки:
— блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
— блокировка, не допускающая включение заземляющих ножей при включенных главных ножах разъединителя;
— блокировка, не допускающая включение главных ножей разъединителя при включенных заземляющих ножах;
— блокировка, не допускающая включения высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
— блокировка, не допускающая включение выключателя ввода при включенных заземляющих разъединителях сборных шин камер.

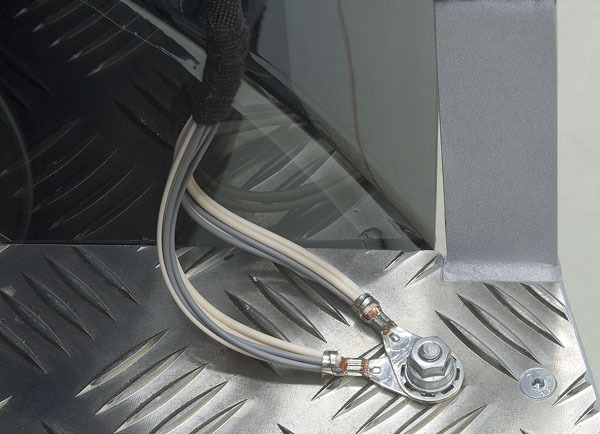

Корпус камер КСО допускает непосредственную приварку к металлическим заземленным конструкциям. На фасаде камеры располагается заземляющий зажим, для присоединения элементов, временного заземления.
В схеме защит камер могут быть реализованы:
1) классическая релейная защита на электромеханических реле;
2) релейная защита с применением различных современных микропроцессорных устройств:
УЗА-10; УЗА-АТ; УЗА-АТ-Т; БМРЗ; БЗП; МКЗП; ТЭМП; Орион; Орион-2; Сириус; МТЗ-610; БИМ; Micom; Sepam1000+; SPAC и т.п.
3) сочетание микропроцессорного устройства защиты с релейной защитой при отсутствии в первой необходимых функций.
Комплектация
При двухрядном расположении камер – в помещении РУ на них устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из рам, с установленными изоляторами, шинами и шинодержателями. При широком проходе в РУ, между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин.
В схеме защит камер могут быть реализованы:
1) классическая релейная защита на электромеханических реле;
2) релейная защита с применением различных современных микропроцессорных устройств:
УЗА-10; УЗА-АТ; УЗА-АТ-Т; БМРЗ; БЗП; МКЗП; ТЭМП; Орион; Орион-2; Сириус; МТЗ-610; БИМ; Micom; Sepam1000+; SPAC и т.п.
3) сочетание микропроцессорного устройства защиты с релейной защитой при отсутствии в первой необходимых функций.
Комплектация
При двухрядном расположении камер – в помещении РУ на них устанавливаются шинные мосты. Шинные мосты представляют собой металлоконструкцию, собранную из рам, с установленными изоляторами, шинами и шинодержателями. При широком проходе в РУ, между рамами устанавливается рама-вставка. Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин.
